大型网站后台架构是如何演变(2)

时间:2012-08-01 10:41来源:未知 作者:ken 点击:

  1.2.1.3 增加缓存及数据库读写分离

  随着访问量的不断增加,发现整个系统的读写比例很大,对用户而言,读操作多于写操作,而且比例很大,这就需要进一步改善架构,实现读写分离。

  通过增加db proxy,实现读写分离。如图所示,2-2-1-3。

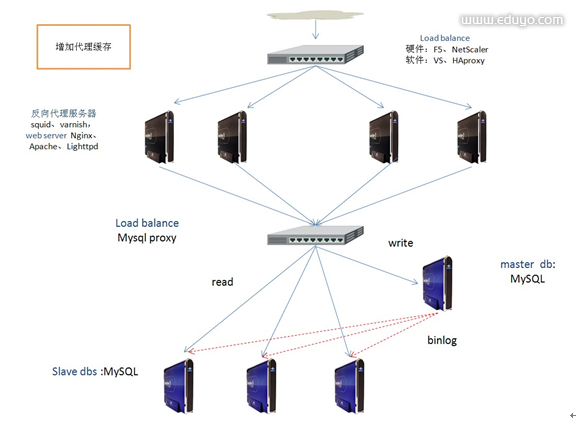

图2-2-1-3

  考虑到读写比例大的特点,如图2-2-1-3所示,通过增加db proxy,以及master-slaves ,实现读写分离,所有写操作在master db上进行,所有读操作在其他slave dbs 上进行,这样做有以下好处:

  (1) 缓解单台db的压力,减少单台db的负载 站长教学网 eduyo.com

  (2) 增加多个slave,当master db宕机之后,可以很快切换到slave 上,减少所有db同时宕机的风险。

  很多用户访问,读与写操作比例很大,如图2-2-1-3所示,通过在web server层上增加缓存,可以提高访问速度。比如可以缓存css、jpg等静态文件。

  增加缓存有两个好处:

  (1) 加快用户的读请求访问速度。

  (2) 缓解web server的压力。

  1.2.1.4 解决单点故障问题,增加在线备份设备(交换设备和服务器)

  虽然上述几个架构图,从各个层面缓解了服务器压力,但是,还是存在当点故障的可能性。如果出现单点故障,没有在线物理设备提供使用,那该系统也不是一个高可用的系统。针对上述问题,增加在线物理备份设备,解决单点故障问题,如图2-2-1-4所示。

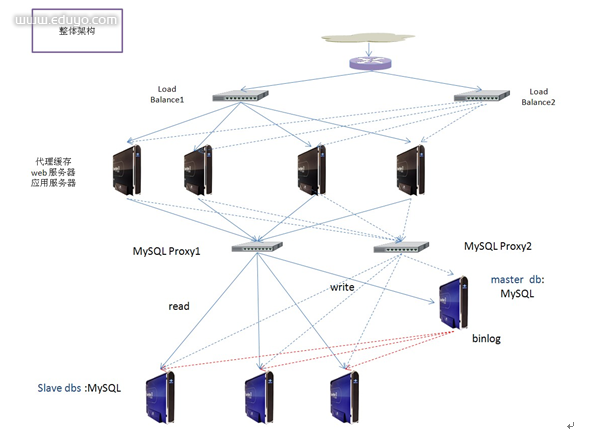

图 2-2-1-4

  如图2-2-1-4所示,增加了负载均衡器的在线备用设备和db proxy在线备用服务器,这样做可以在负载均衡器出现故障的时候,启用在线备用设备;如果db proxy出现故障,也可以启用在线备用db proxy,实现故障转移。保证系统的高可用性。
